半導体を支えるフォトレジストとは？日本が誇る世界シェアの秘密

生成AIの爆発的な進化や自動運転の実用化に伴い、世界中で高性能な半導体の争奪戦が続いています。シリコンウエハーの上に目に見えないほど極小の電子回路を刻み込む――その微細加工の成否を握る絶対的なキーマテリアルが「フォトレジスト」です。普段の生活で直接目にする機会はほぼありませんが、スマートフォンからデータセンターのサーバーに至るまで、あらゆるハイテク機器の心臓部はこの材料なしには作れません。

驚くべきことに、この超ハイテク素材のグローバル市場において、日本企業は圧倒的なシェアを維持し続けています。なぜ日本が世界を牛耳る独占的な地位を築けたのか、そしてそもそもフォトレジストとはどのような化学物質なのか。その基本的な仕組みから最先端の露光技術まで、徹底的に深掘りして解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：フォトレジストは光に反応して回路パターンを転写する特殊な感光材であり、半導体製造の核心を担う。
• 要点2：ポジ型・ネガ型の2種類が存在し、世界市場の約9割を東京応化工業やJSR、信越化学などの日本勢が独占している。
• 要点3：最先端のEUV（極端紫外線）露光技術にも日本の材料が不可欠で、2026年以降の半導体市場でも極めて高い存在感を放つ。

【超入門】半導体の成否を分ける「フォトレジスト」の役割と基本

フォトレジスト（Photoresist）を一言で表現するなら、「光に反応して性質が変わる特殊な感光材（液体薬品）」です。語源は「光（Photo）」と「耐える・防ぐ（Resist）」の組み合わせ。半導体チップの表面に微細な配線パターンを彫り込む際、特定の薬品やプラズマによるエッチング（削り取り処理）から回路を保護する「保護膜」としての役割を果たします。

半導体の製造現場では、髪の毛の太さの数千分の一というナノメートル（nm）単位の極小回路を正確に刻む必要があります。金属の刃物で削ることは物理的に不可能なため、光と化学反応を使った写真プリントの技術を極限まで進化させた製造手法が採用されています。このとき、ウエハー表面に均一に塗布され、光のパターンを焼き付けるキャンバスとなるのがフォトレジストです。

もしフォトレジストの品質にわずかでもムラがあったり、不純物が混入したりすれば、回路がショートして半導体チップは一瞬で不良品になります。まさにチップの歩留まりと性能を左右する、最も繊細でクリティカルな化学材料なのです。

【フォトリソグラフィ工程】ナノ単位の回路を描く驚異の仕組み

半導体の製造は数百もの工程に及びますが、その心臓部と呼べるのがフォトリソグラフィ工程です。印刷版画やフィルム写真の現像と極めてよく似た原理で進行します。

まず、円盤状の高純度シリコンウエハー上に、回転塗布（スピンコート）と呼ばれる技術でフォトレジストを均一な厚みで薄く塗り広げます。次に、設計された回路の元版である「フォトマスク」をセットし、上から精密な光を照射する露光を行います。光が当たった部分のフォトレジストは化学変化を起こし、その後の現像液によって不要な部分だけが洗い流されます。

残ったレジストパターンを保護膜としてウエハー表面をエッチングし、最後に役割を終えたレジスト膜をきれいに剥離・洗浄することで、シリコン上に狙い通りの電子回路が完成します。この「レジスト塗布 → 露光 → 現像 → エッチング → 剥離」という一連のサイクルを何十回も積み重ねることで、立体的で超高密度な多層配線構造が形成されていきます。

【ポジ型・ネガ型の違い】光が当たることで何が起きるのか？

半導体フォトレジストの種類は、光が照射された際の化学反応の違いによって大きく2つに分類されます。それぞれの特徴と用途を整理してみましょう。

【ポジ型フォトレジスト】
光が当たった部分の分子結合が切断され、現像液に溶けるようになるタイプです。露光された箇所が除去され、光が当たらなかった影の部分がパターンとして残ります。極めて高い解像度を誇り、現在の最先端ロジック半導体やDRAMなど、微細加工が求められる主流プロセスの大半で採用されています。

【ネガ型フォトレジスト】
ポジ型とは逆に、光が当たった部分が重合・硬化して現像液に溶けにくくなるタイプです。光が当たらなかった未露光部が現像液で溶け落ち、露光された部分がパターンとして残ります。感度が高く薬品への耐性に優れているため、ウエハーの厚膜加工や一部のパワー半導体、パッケージング工程などで重宝されています。

近年の最先端領域では、解像性と歩留まりを極限まで高めるため、溶剤への溶解度差を利用するポジ型・ネガ型のハイブリッドな現像プロセス（NTD：ネガ調現像技術など）も開発され、微細化の壁を押し広げています。

【日本企業が9割独占】東京応化・JSR・信越化学が圧倒的に強い理由

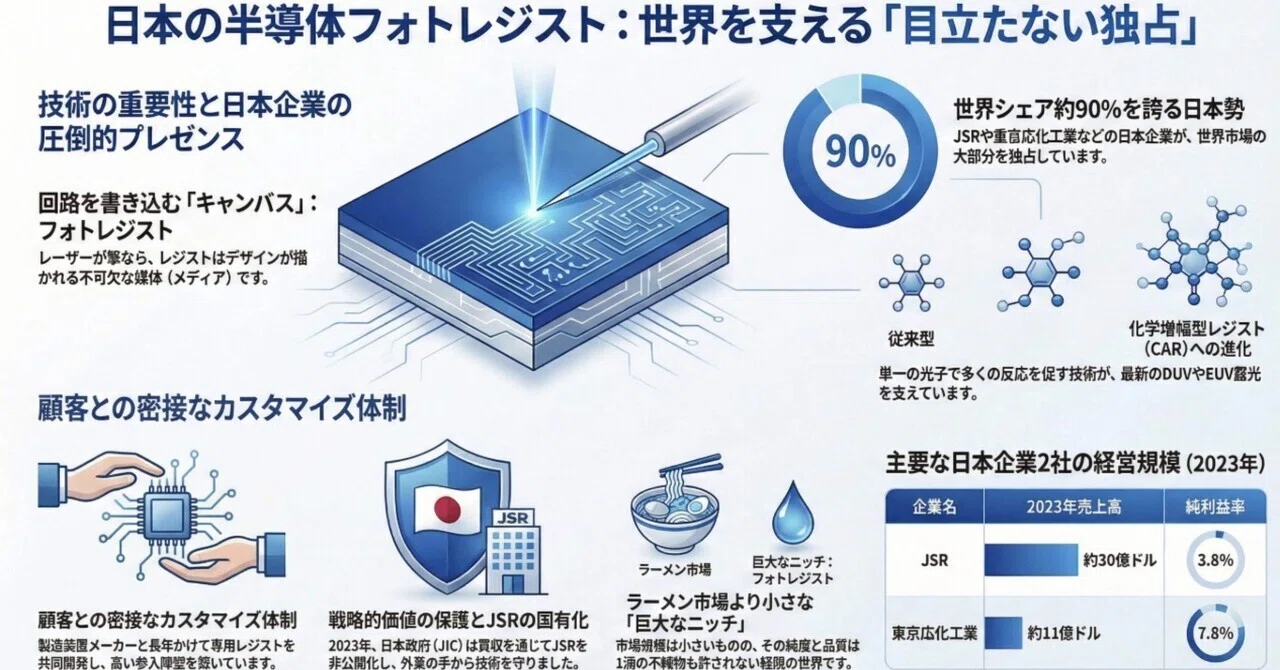

半導体デバイス自体の生産シェアでは台湾や韓国、米国が脚光を浴びがちですが、材料分野に目を向けると日本の独壇場です。フォトレジストの世界市場において、日本企業全体のシェアは約9割という驚異的な占有率を誇っています。

業界を牽引するのは、世界トップクラスのシェアを誇る東京応化工業をはじめ、政府系ファンドJIC傘下で機動的な投資を進めるJSR、高純度シリコンウエハーでも世界首位に君臨する信越化学工業、そして総合化学メーカーの強みを活かす住友化学や富士フイルムです。

なぜ日本企業はこれほどまでに強いのか。その理由は、フォトレジストが「単純なレシピ通りに混ぜれば作れるコモディティ製品」ではないからです。樹脂、感光剤、光酸発生剤（PAG）、溶剤などを分子レベルで精密に配合（ブレンド）し、不純物をppb（10億分の1）やppt（1兆分の1）レベルまで極限排除する高度なノウハウが必要とされます。半導体メーカー各社の製造装置や露光条件に合わせた「すり合わせ技術」と、長年の顧客信頼が強力な参入障壁となっているのです。

【最先端EUVレジストの動向】次世代プロセスへの挑戦と2026年市場展望

半導体の微細化は、露光に使用する光の波長を短くする歴史そのものでした。従来のArF液浸露光（波長193nm）から、現在は波長13.5nmの軟X線に近い光を用いるEUV（極端紫外線）露光技術へのシフトが2nm〜1.4nm世代の量産において決定的な重要性を持っています。

EUVの領域では、光のエネルギーが極めて高いため、従来の有機ポリマー系レジストでは光子のばらつきによってパターンの乱れ（ラフネス）が生じやすくなります。そこで現在、金属酸化物を用いたメタルレジスト（MOR）や、光子を効率よく捕縛する新規材料の開発競争が激化しています。この最先端EUVレジストにおいても、JSRや東京応化工業、信越化学などの日本勢が市場の大部分を掌握しており、次世代半導体の量産ラインを支えています。

2026年の半導体材料市場規模は、生成AI向けGPUや車載向け先端チップの旺盛な需要を背景に力強い成長を続けています。サプライチェーンの地政学リスクが高まる中、日本の素材メーカーは国内拠点での増産投資のみならず、米国や欧州、台湾への現地供給体制を強化し、不可欠な存在としての地位をより盤石なものにしています。

【フォトレジストとは】に関するよくある質問（FAQ）

Q1：フォトレジストは危険な化学物質ですか？取り扱いに特別な設備が必要ですか？
A1：有機溶剤や感光性化合物を多く含むため、一般的には引火性や揮発性があり、取り扱いには換気設備や防爆対応が求められます。半導体工場では、不純物の混入を防ぐスーパークリーンルーム内で、完全密閉された配管や専用ロボットを用いて安全かつ精密に管理・塗布されています。

Q2：韓国や中国のメーカーが日本のシェアを奪う可能性はありますか？
A2：汎用的な旧世代レジスト（i線やKrFなど）では一部中韓メーカーの参入が進んでいますが、最先端のArF液浸やEUV向けレジストに関しては、純度管理、原材料の合成力、特許網、顧客ごとの最適化技術において日本勢が圧倒しています。この技術差を数年で埋めるのは極めて困難とされています。

Q3：フォトレジストは一度使ったら再利用できますか？
A3：再利用はできません。現像工程で溶け出したレジストや、エッチング後にウエハーから剥離されたレジスト膜は、すべて産業廃棄物として安全に回収・処理されます。微細なゴミや変質が致命傷となるため、常に最高純度の新しい薬液が使用されます。

まとめ：今後の展望と注目ポイント

半導体チップの微細化が限界に近づきつつあると言われる中でも、EUVの高度化や3次元積層技術の進化によって、フォトレジストに求められるスペックは一段と高度化しています。シリコンバレーや東アジアの巨大テック企業が設計する最先端プロセッサも、日本企業が供給する極小の化学材料がなければ1枚たりとも製造することはできません。

日本の素材産業が築き上げた高い技術的参入障壁と信頼関係は、今後のAI時代においても世界をリードする原動力です。半導体関連のニュースを読み解く際は、装置や完成品チップだけでなく、その基盤を支えるフォトレジストをはじめとする日本メーカーの動向に注目することで、世界のハイテク覇権争いの本質が見えてきます。 （出典: フォト レジスト と は（Yahoo!ニュース））
